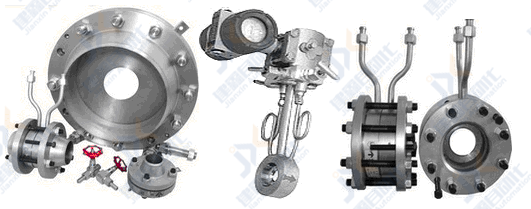

一．產品概述

YX-LGB系列標準孔板廣泛用于石油、化工、冶金、電力等行業。是迄今為止應用最多的一種流量計。孔板是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。節流裝置包括環室孔板，噴嘴等。節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，它廣泛應用于石油、化工、冶金、電力、輕工等部門。

二．測量原理

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

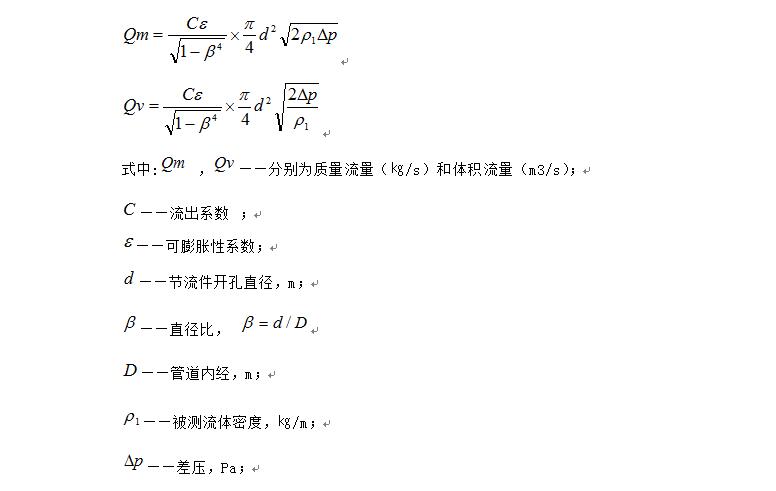

流量計算公式：

三．產品特點

1．試驗研究以及資料積累豐富

2．使用差壓范圍廣

3．管道口徑使用范圍大

4．測量精度高，范圍寬

5．可適用于高溫，高壓及超低溫等各種工況條件

6．可適用于各種材質

7．現場數顯，信號遠傳兼容

8．適用介質范圍廣，可對各種液體、氣體及蒸汽的流量測量。

9．制造簡單，安裝方便。

四．主要技術參數

1．公稱直徑：25mm≤DN≤2400mm

2．公稱壓力：PN≤16Mpa

3．工作溫度：-50℃≤t≤550℃

4．孔徑比：0.10≤β≤0.75

5．雷諾數范圍：當0.10≤β≤0.56時  5000≤ReD
